Сцепление МТЗ-1221 Беларус

Сцепление трактора Беларус 1221 (рис. 1) — фрикционное, сухое, двухдисковое, постоянно-замкнутого типа.

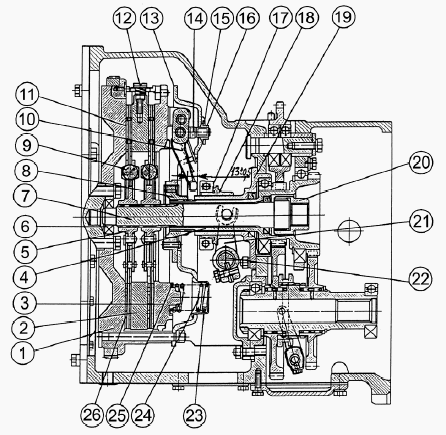

Рис. 1 - Сцепление МТЗ-1221

1 — маховик; 2 — диск средний; 3 — диск нажимной; 4 — вал ведущий; 5 — ступица; 6 — подшипник; 7 — вал силовой; 8 — ступица; 9 — гаситель крутильных колебаний; 10 — рычаг отжимной; 11 — накладка фрикционная; 12 — рычажный механизм; 13 — опорный диск; 14 — вилка; 15 — шайба; 16 — гайка регулировочная; 17 — подшипник выжимной; 18 — отводка; 19 — кронштейн; 20 — втулка соединительная; 21 — вилка; 22 — валик управления; 23 — стакан; 24 — пружина; 25 — прокладка теплоизолирующая; 26 — диск ведомый.

Ведущей частью муфты сцепления является маховик (1), нажимной диск (3) и средний диск (2), имеющий на наружной поверхности три шипа, которые входят в специальные пазы маховика.

К ведомой части сцепления относятся два ведомых диска (26) с гасителями крутильных колебаний (9), установленные на силовом валу (7).

Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей сцепления для передачи крутящего момента от двигателя к трансмиссии обеспечивается девятью пружинами (24).

Средний диск (2) имеет рычажные механизмы (12), обеспечивающие автоматическую регулировку его положения при выключении сцепления.

Опорами отжимных рычагов служат вилки (14), закрепленные на опорном диске с помощью регулировочных гаек (16), фиксируемых шайбами (15).

Управление сцеплением МТЗ-1221.2 Беларус

Выключение сцепления производится педалью сцепления (1) (рис. 2) через рычажную передачу (1),(8),(5), отводку (18) (рис. 1) и выжимной подшипник (17). Включение сцепления при отпускании педали (1) (рис. 2) осуществляется нажимными пружинами (24) (рис. 1).

Пружина сервоустройства (10) облегчает выключение сцепления и постоянно поджимает рычаг (9) педали к полу кабины во включенном положении сцепления.

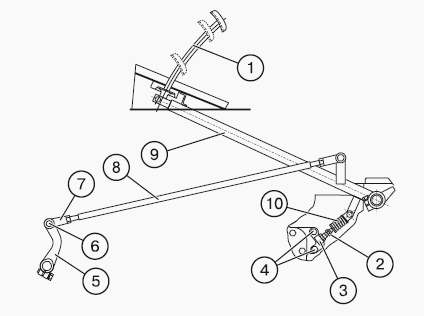

Рис. 2 - Управление сцеплением

1 — педаль; 2 — регулировочный болт сервоустройства; 3 — кронштейн; 4 — болт крепления; 5 — рычаг; 6 — палец; 7 — вилка; 8 — тяга; 9 — рычаг; 10 — пружина сервоустройства.

Управление сцеплением МТЗ Беларус 1221-В.2

Прямой ход

Включение сцепления производится педалью (1), рис. 3, действующей на рабочий цилиндр (2) гидроусилителя (6) и далее на тягу (9) и рычаг (10) вала вилок выключения сцепления.

Гидроусилитель служит для снижения усилия на педали при выключении сцепления и обеспечивает перемещение рычага (10) пропорционально ходу педали. При отпускании педали все элементы управления возвращаются в исходное состояние оттяжными пружинами (4,8).

Для работы гидроусилителя используется сливной поток масла, подводимого из насос-дозатора ГОРУ по маслопроводу (12).

Пройдя через гидроусилитель, масло по отводящему маслопроводу (11) сливается в бак ГОРУ. При неработающем двигателе управление функционирует как механическое (см. рис. 2).

Рис. 3 - Управление сцеплением реверсивного трактора МТЗ-1221 Беларус

1 – педаль сцепления; 2 – рабочий цилиндр с тягой; 3 – ось; 4,8 – оттяжная пружина; 5 – шланг; 6 – гидроусилитель; 7 – кронштейн; 9 – тяга; 10 – рычаг; 11 – маслопровод отводящий; 12 – маслопровод подводящий; 13 – оттяжная пружина; 14 – педаль подвесная; 15 – палец; 16 – ось; 17 чехол; 13 - оттяжная пружина; 19 – шток.; 20 – поршень; 21 – главный цилиндр; 22 – маслопровод; 23 – колпачек; 24 – клапан перепускной.

Реверс

Для управления сцеплением применен гидростатический привод, состоящий из подвесной педали (14) с оттяжной пружиной (13), главного цилиндра (21), маслопровода (22) и рабочего цилиндра (2) с тягой.

Выключение сцепления производится педалью (14), действующей на шток (19) и поршень (20) главного цилиндра.

Под действием поршня жидкость через маслопровод (22) и шланг (5) перемещает толкатель гидроусилителя (6), обеспечивая выключение сцепления как описано выше для прямого хода. При этом корпус рабочего цилиндра с тягой (2) и педаль (1) остаются в исходном положении.

Корпус сцепления - В корпусе сцепления смонтированы приводы независимого ВОМ, масляного насоса ГНС и масляного насоса гидросистемы КПП.

Регулировка свободного хода педали сцепления МТЗ-1221.2 Беларус

Свободный ход педали сцепления должен быть в пределах 40-50 мм. Слишком большой ход педали не позволит полностью выключать сцепление и затруднит переключение передач.

Слишком малый ход педали вызовет проскальзывание дисков муфты, быстрый износ дисков и перегрев деталей сцепления.

Чтобы отрегулировать свободный ход педали сцепления:

- Расшплинтуйте и выньте палец (2), отсоединив тягу (5) от рычага (1).

- Ослабьте контргайку (4).

- Вывинтите болт (8) так, чтобы стержень педали (6) переместился вверх до упора в пол кабины.

- Поверните рычаг (1) в направлении против часовой стрелки до упора, то есть когда выжимной подшипник касается выжимных рычагов.

- Вывинчивая вилку (3), совместите отверстия в вилке и рычаге (1) и затем ввинтите вилку в тягу (5) на 5...5,5 оборотов (то есть укоротите тягу).

- Соберите рычажную передачу педали сцепления в обратной последовательности.

- Убедитесь в том, что педаль сцепления надежно возвращается до упора в полик на участке свободного хода педали. В противном случае, отрегулируйте усилие пружины сервоустройства (7) с помощью болта (8) или измените положение кронштейна (9), повернув его относительно оси болта крепления.

Регулировка свободного хода педали сцепления на реверсе Беларус-1221 В-2

- Расшплинтуйте и снимите палец (2);

- сдвиньте чехол (11) и ослабьте контрогайку (10);

- вращением вилки (9) толкателя (6) главного цилиндра (8) установите свободный ход педали (1) по подушке в пределах 4,5…9,5 мм от крайнего верхнего положения (упора) до касания толкателя (6) поршня (7). Это соответствует зазору между сферической головкой толкателя и углублением в поршне в пределах 1…2 мм;

- вытяните контрогайку, установите и зашплинтуйте палец;

- проверьте уровень тормозной жидкости в полости главного цилиндра, который должен быть на 10…15 мм ниже верхнего торца корпуса главного цилиндра. Если необходимо, долейте до уровня;

- прокачайте систему гидростатического привода, выполнив следующие операции:

- снимите защитный колпачек (23) клапана (24) и наденьте на головку клапана трубку, опустив свободный конец трубки в сосуд с тормозной жидкостью «Нева-М»;

- нажмите несколько раз на педаль (1), и удерживая ее нажатой, отвинтите клапан на 1/4 оборота, выпуская пузыри воздуха в сосуд;

- затяните клапан и отпустите педаль. Повторите операции до полного удаления воздуха;

- снимите трубку, наденьте колпачек, долейте тормозную жидкость. Наденьте чехол.

Смазка подшипника отводки сцепления МТЗ-1221-2 Беларус

- Снимите пробку с левой стороны корпуса сцепления.

- С помощью шприца произведите 4-6 нагнетаний смазки «Литол-24» через масленку, ввинченную в корпус отводки для смазки выжимного подшипника.

Не нагнетайте избыточного количества смазки, поскольку излишняя смазка будет накапливаться внутри корпуса сцепления и может попасть на поверхности сухого трения.

Неисправности сцепления и их устранения

Муфта сцепления не передает полного момента («буксует»)

Отсутствует зазор между подшипником отводки и отжимными рычагами - «муфта полувыключена» (недостаточный свободный ход педали сцепления) - Отрегулировать зазор.

Неполное включение муфты сцепления (рычаг сцепления не возвращается в исходное положение) при отпускании педали сцепления из-за нарушения работы управления сцеплением - Выявить и устранить причину.

Изношены накладки ведомых дисков МТЗ-1221 Беларус - Заменить накладки или ведомые диски в сборе.

Замасливание накладок ведомых дисков из-за попадания масла в сухой отсек - Выявить и устранить причину попадания масла в сухой отсек.

Недостаточное усилие нажимных пружин (усадка пружин при длительном буксовании и перегреве муфты) - Заменить нажимные пружины.

Муфта сцепления выключается не полностью («ведет»)

Увеличен зазор между подшипником отводки и отжимными рычагами (большой свободный ход педали сцепления) - Отрегулировать зазор.

Недостаточный полный ход рычага сцепления при полном выжиме педали сцепления - Обеспечить полный ход рычага сцепления и соответственно ход поршня гидроусилителя при полном выжиме педали сцепления.

Отжимные рычаги неравномерно прилегают к выжимному подшипнику - Отрегулировать положение отжимных рычагов.

Повышенное коробление ведомых дисков - Проверить торцевое биение накладок ведомого диска относительно наружного диаметра шлиц ступицы – должно быть не более 0.8 мм на радиусе 165 мм. Если невозможно выправить, диски заменить.

Заедание ступицы ведомого диска на шлицах вала трансмиссии - Зачистить шлицы, обеспечив свободное перемещение дисков на валу трансмиссии.

Разрушен подшипник опоры вала трансмиссии в маховике - Заменить подшипник.

Рычаг сцепления не возвращается в исходное положение при отпускании педали сцепления

Отсутствует зазор между поршнем и толкателем поршня главного цилиндра на реверсе - Отрегулировать.

Отсутствует зазор между толкателем рабочего цилиндра и штоком гидроусилителя - Провести регулировку.

Заклинивает поршень главного цилиндра на реверсе (не возвращается в исходное положение) из-за разбухания манжеты и уплотнительного кольца, что приводит к перекрытию компенсационных отверстий

Заклинивает поршень рабочего цилиндра из-за разбухания манжеты - Применение тормозной жидкости несоответствующей марки или наличие в тормозной жидкости минерального масла, бензина, керосина, дизельного топлива. Прокачать гидравлическую систему тормозной жидкостью на реверсе.

Тугое перемещение поршня гидроусилителя - Заменить гидроусилитель.

Засорение компенсационного отверстия в главном цилиндре на реверсе - Прочистить компенсационное отверстие главного цилиндра на реверсе и удалить воздух из системы.

Потеря упругости оттяжной пружины - Заменить пружину.

Не обеспечивается полный ход рычага сцепления при выжиме педали сцепления

Отсутствует зазор между поршнем и толкателем поршня главного цилиндра на реверсе - Отрегулировать.

Отсутствует зазор между толкателем рабочего цилиндра и штоком гидроусилителя - Отрегулировать.

Наличие воздуха в гидравлической системе управления сцеплением МТЗ-1221-2 Беларус на реверсе - Прокачать гидравлическую систему тормозной жидкостью на реверсе.

Недостаточный уровень тормозной жидкости в бачке гидравлической системы на реверсе - Довести до нормы уровень тормозной жидкости в бачке главного цилиндра на реверсе.

Нарушение герметичности рабочих полостей главного и рабочего цилиндров из-за повреждения, износа манжет или уплотнительного кольца - Заменить манжеты или уплотнительное кольцо в главном и рабочем цилиндрах, если они изношены. Проверить нет ли на зеркале главного и рабочего цилиндров заусенцев, неровностей или раковин.

Утечка тормозной жидкости в соединениях или трубопроводах в системе гидропривода. Подсос воздуха в гидросистему - Подтянуть соединения, заменить поврежденные детали.

Засорение отверстия в поршне (на реверсе), вызывающее разрежение в главном цилиндре, от которого воздух просачивается внутрь цилиндра через уплотнения. - Прочистить отверстие.

Закупоривание трубопроводов гидропривода из-за вмятины или засорения - Заменить трубопроводы.

Утечка масла через уплотнительные кольца гидроусилителя - Заменить уплотнительные кольца в гидроусилителе.

Нет усилия на педали сцепления на реверсе - Наличие воздуха в гидросистеме. Изношены манжеты и кольцо в главном и рабочем цилиндрах. Заменить манжеты и уплотнительное кольцо в главном и рабочем цилиндрах.

Рукав гибкий увеличивается в объеме, раздувается, удлиняется - Заменить рукав гибкий.
